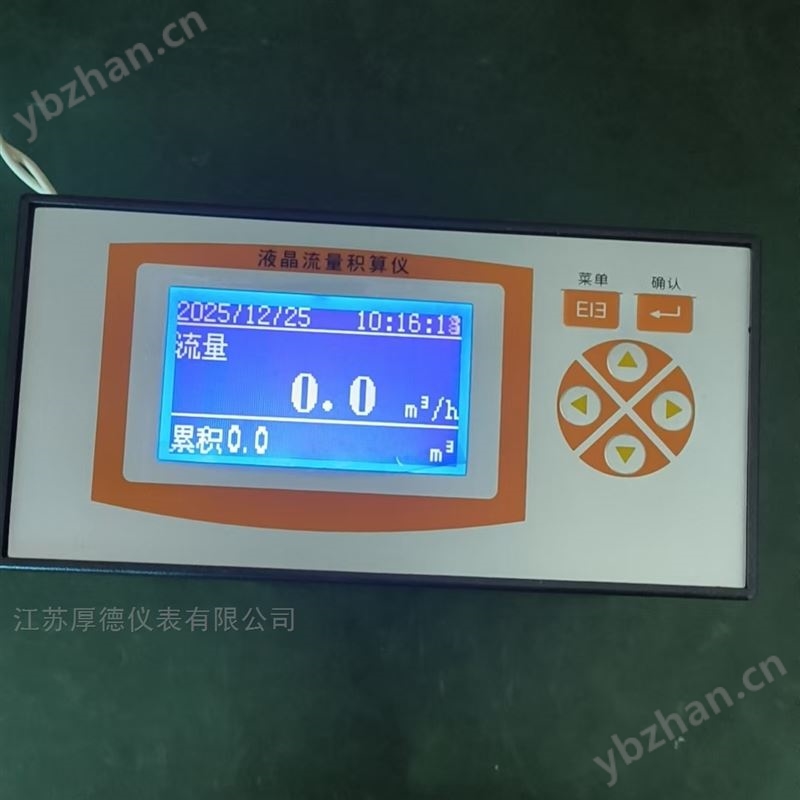

HD-F2000X流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

HD-F2000X流量积算仪 技术指标

 显示

屏幕：128*64点阵单色屏液晶显示器

精度：实时显示：±0.2% F.S.  处理器

采用高性能的ARM Cortex-M3 32位的RISC内核

 输入功能

流量通道：模拟量信号:4-20mA、0-10mA等信号；

频率信号:PI（频率范围：0-5000HZ，最大频率范围可定制）

温度通道：4-20mA、0-10mA、Pt100等信号

压力通道：4-20mA、0-10mA等信号

注意 其它输入信号（如开关量输入（DI））或分度号（如 PT1000）需在订货时注明

 输出功能

配电输出：同时提供 12VDC 及 24VDC 配电，12VDC 标准配电＜60mA，24VDC标准配电各路＜30mA

变送输出：支持 1 路流量通道的 4-20mA 标准电流变送输出，负载能力≤500Ω方便了显示仪表或 DCS/PLC 的采集，实现了信号的长距离传输

继 电 器 报 警 输 出 ： 最 多 支 持 2 路 继 电 器 报 警 输 出 ， 触点容量A@250VAC/1A@30VDC（最大触点容量可定制），可组态上上限、上限、下限、下下限报警

 通讯打印

通讯接口：RS232C 或 RS485，支持 Modbus RTU 协议，波特率----（1200、2400、

4800、9600）

 供电电源

供电电源：默认 220VAC/50HZ 交流电源供电，支持 24VDC 或 12VDC 直流电源

供电（直流供电时需在订货时注明）

 保护功能

断电保护：内置存储器保护参数，断电后永l久保存

时钟保护：集成硬件时钟，掉电后也能准确运行

 误差精度

热电偶冷端补偿误差： ±2℃

时钟误差： ±2 秒/天

 工作环境

环境温度： 0～50℃（避免日光直晒）

环境湿度： 0～85%R.H（无凝结）

注意

禁止在易燃、腐蚀性环境下工作

 仪表净重

净重：≤1.5Kg

 技术指标说明

注意 技术指标为本系列仪表通用指标，功能配置请以实物为准。 技术指标若有与实物仪表不相一致时，请以实物为准。

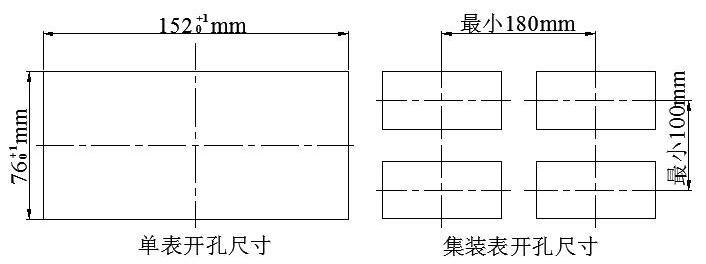

HD-F2000X流量积算仪 安装接线

接线图

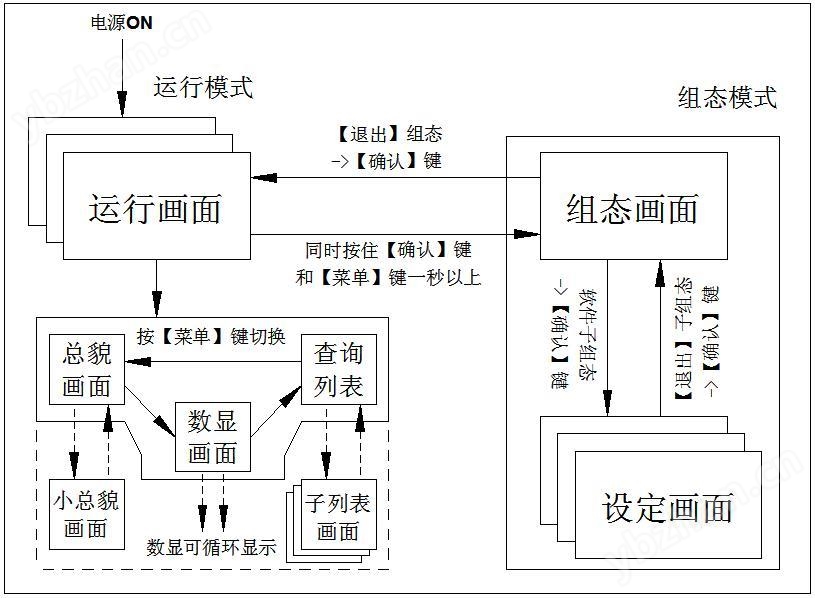

操作说明

键盘功能

 菜单键：切换主显示运行画面（总貌、数显、查询列表画面）、切换光标所在处小数点位数（仪表系数、量程、密度等参数）、返回上级画面（查询子列表返回查询列表画面）、组态画面快速退出到总貌画面等。

 确认键：执行光标所在功能、编辑光标所在数据、切换大小总貌画面等。

 向左键：向左前移动光标等。

 向右键：向右后移动光标等。

 向上键：向上移动光标、切换选择、增加光标所在数据值等。

 向下键：向下移动光标、切换选择、减少光标所在数据值等。

 菜单键+确认键：组态复合键，同时按住1秒及以上，进入组态画面。
